DATI INPUT
Dati professionista
Anagrafica
Nome
Cognome
Indirizzo
P. IVA
C.FISCALE
Telefono
Fax
Web
Email
Dati Progetto
Titolo
Data
Committente
Nome progettista
Cognome progettista

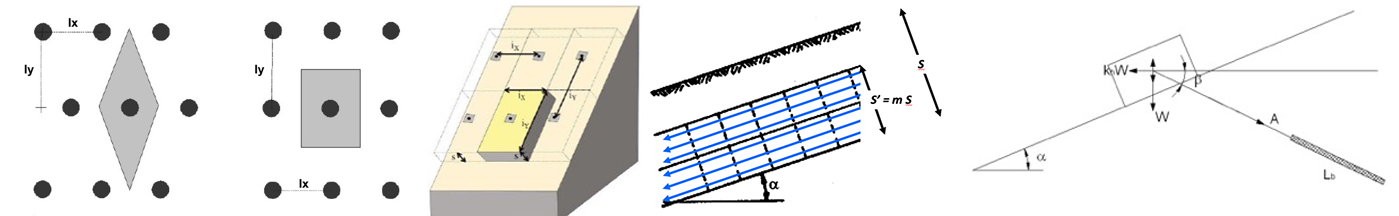

Parametri del terreno e del substrato
Coltre
I.1
Inclinazione versante
(α)
(°)
I.2
Spessore
(S)
m
I.3
Peso unità di volume
(γcol)
kN/m3
I.4
Angolo di attrito
(φcol)
(°)
I.5
Coesione drenata
(c'col)
kPa
I.6
Spessore adim. moto di filtrazione (m=0 falda assente; m=1 falda a p.c.)
m
--
Substrato
Parametri sismici
Parametri di progetto
E.8
(FS0)
(--)
I.12
Coefficiente di sicurezza di progetto
(FSdes)
--
Parametri del sistema
Ancoraggi
I.13
Dim Y raster
(iy)
m
I.14
Dim X raster
(ix)
m
I.15
Inclinazione ancoraggi
(β)
(°)
I.16
Lunghezza ancoraggi
(La)
m
I.17
Diametro perforazione
(Df)
mm
I.18
Diametro barra
(φb)
mm
I.19
Tensione snervamento barra
(fyk)
N/mm2
Barra GEWI
I.20
Resistenza cubica a compressione malta
(Rck)
N/mm2
I.21
Coefficiente aderenza
(η1)
(--)
NTC 4.1.2.1.1.4
I.22
N. profili di indagine per la definizione dei parametri geotecnici
(Nprof)
(--)
NTC 6.6.2
Rete
Tipo rete
--
Scheda RETE PARASASSI
Maglia
cm
Filo
mm
I.23
Resistenza a trazione unitaria rete
(Rtr_u_rete)
kN/m
I.24
Resistenza a punzonamento rete
(Rpunz)
kN
I.25
Coefficiente resistenza rete
(γrete)
(--)
ELABORAZIONI
E.1
Volume agente
(V)
mc
E.2
Peso volume
(W)
kN
E.3
Sottospinta idraulica
(U)
kN
E.4
Forza sismica orizzontale
(Fh)
kN
E.5
Forza sismica verticale
(Fv)
kN
E.6
Forza di taglio resistente
(Tres0)
kN
E.7
Forza di taglio agente
(Tag0)
kN
E.8
Coefficiente di sicurezza FS0 pre-intervento
(FS0)
(--)
E.9
Forza di trazione A per FSdes
(A)
(kN)
E.10
Sollecitazione trazione di progetto Ed = A * γQ1
(Ed)
kN
γQ1 = 1,5 (A1 - NTC 6.2.4.1.1 - Tab. 6.2.I)
E.11
Sollecitazione taglio
(Td)
kN
γQ1 = 1,5 (A1 - NTC 6.2.4.1.1 - Tab. 6.2.I)
E.12
Resistenza massima a trazione barra
(Rf)
kN
γf = 1,15 (NTC 4.1.2.1.1.3)
E.13
Resistenza massima a taglio barra
(Tf)
kN
E.14
Resistenza caratteristica cilindrica a compressione malta
(fck)
N/mm2
NTC 11.2.10.1
E.15
Resistenza media a trazione malta
(fctm)
N/mm2
NTC 11.2.10.2
E.16
Resistenza caratteristica a trazione malta
(fctk)
N/mm2
NTC 11.2.10.2
E.17
Coefficiente diametro barre
(η2)(i)
(--)
NTC 4.1.2.1.1.4
E.18
Resistenza tangenziale caratteristica di aderenza
(fbk)
N/mm2
NTC 4.1.2.1.1.4
E.19
Resistenza tangenziale di progetto
(fbd)
(--)
NTC 4.1.2.1.1.1 e 4.1.2.1.1.4
E.20
Aderenza massima barra/malta
(Rbm)
kN
E.21
L ancoraggio non collaborante
(Lnc)
m
E.22
L ancoraggio collaborante (bulbo)
(Lb)
m
E.23
Aderenza media bulbo/strato
(τsub)
MPa
E.24
Coefficiente riduttivo verticali investigate
(ξa4)
(--)
R3 - NTC 6.6.2 - Tab. 6.6.III
E.25
Coefficiente riduttivo ancoraggi permanenti
(γRap)
(--)
R3 - NTC 6.6.2 - Tab. 6.6.I
E.26
Resistenza allo sfilamento bulbo/substrato
(Rbulb)
kN
E.27
Resistenza a punzonamento rete di progetto
(Rpunz_des)
kN
E.28
Resistenza a trazione rete di progetto
(Rtr_rete_des)
kN
RISULTATI
Coefficiente di sicurezza pre-intervento
(FS0)
(--)
Coefficiente di sicurezza di progetto
(Fsdes)
(--)
R.1
Incremento di FS
(ΔFS)
(--)
Verifiche
R.2
Trazione barra
(Rd > Ed)
(--)
R.3
Taglio barra
(Td > Tf)
(--)
R.4
Sfilamento barra/malta
(Rbm > Ed)
(--)
R.5
Sfilamento bulbo/substrato
(Rbulbo > Ed)
(--)
R.6
Punzonamento rete
(Rpunz_des > Ed)
(--)
R.7
Trazione rete
(Rtr_rete > Td)
(--)
Ancoraggi per ogni 100 m2 di rete
R.8
Numero
(Ntot)
(--)
R.9
Lunghezza totale perforazioni
(Ltot)
(m)
